El diagrama de cajas es uno de los gráficos más útiles para resumir datos numéricos de forma rápida y visual. Aunque al principio puede parecer técnico, en realidad es una herramienta muy práctica para ver cómo se distribuyen los datos, cuál es su valor central, cuánta variación existe y si aparecen valores atípicos.
Si alguna vez has visto una “caja” con líneas a ambos lados y puntos sueltos alrededor, estabas frente a un gráfico de cajas y bigotes, también conocido como boxplot. En esta guía vas a entender qué es, para qué sirve y cómo interpretarlo paso a paso, con ejemplos sencillos.
¿Qué es un diagrama de cajas y para qué sirve?
Un diagrama de cajas es un gráfico estadístico que resume un conjunto de datos usando medidas clave como la mediana, los cuartiles y los valores extremos. Su objetivo principal es mostrar, de un vistazo, cómo se comporta una variable numérica.
Dicho de forma simple: sirve para responder preguntas como estas:
- ¿Dónde está el valor central de los datos?
- ¿Los datos están muy dispersos o bastante concentrados?
- ¿Hay diferencias entre varios grupos?
- ¿Existen valores inusuales o muy alejados del resto?
A diferencia de otros gráficos descriptivos, el diagrama de cajas no intenta mostrar cada dato individual ni la frecuencia exacta de cada valor, como haría un histograma. En cambio, ofrece un resumen visual compacto que permite comparar distribuciones de manera muy eficiente.
Por eso conviene usarlo cuando quieres:
- resumir muchos datos numéricos sin complicarte;
- comparar varios grupos en un mismo gráfico;
- detectar posibles outliers o valores atípicos;
- tener una idea rápida de la dispersión y la simetría de los datos.
En entornos de análisis empresarial, académicos o de calidad, el boxplot resulta especialmente útil porque ayuda a ver patrones que a veces pasan desapercibidos en una simple tabla.
Elementos de un diagrama de cajas
Para interpretar bien un diagrama de cajas, primero hay que conocer sus partes. Cada elemento tiene un significado concreto.
La caja, la mediana y los cuartiles
La parte central del gráfico es la caja. Esa caja representa el 50 % central de los datos.
Dentro de ella aparecen tres referencias importantes:
- Primer cuartil (Q1): marca el punto por debajo del cual está el 25 % de los datos.
- Mediana (Q2): divide el conjunto en dos mitades; el 50 % de los datos queda por debajo y el otro 50 % por encima.
- Tercer cuartil (Q3): marca el punto por debajo del cual está el 75 % de los datos.
La línea que suele aparecer dentro de la caja es la mediana, y es uno de los elementos más importantes del gráfico porque indica el valor central típico del conjunto.
La distancia entre Q1 y Q3 se llama rango intercuartílico. Aunque suene técnico, la idea es sencilla: mide cuánto se extienden los datos del medio. Cuanto más grande sea esa caja, mayor será la dispersión en la zona central de la distribución.
Una forma intuitiva de verlo es esta:
- caja corta = los valores centrales están bastante agrupados;
- caja alta o larga = los valores centrales están más dispersos.
Los bigotes y los valores atípicos
A ambos lados de la caja aparecen unas líneas llamadas bigotes. Estos muestran hasta dónde llegan los datos no considerados atípicos.
Muchas veces se interpreta erróneamente que los bigotes siempre van del mínimo al máximo, pero no necesariamente es así. En un boxplot estándar, los bigotes suelen llegar hasta los valores más extremos que todavía están dentro de un rango considerado “normal” respecto al conjunto.
Los puntos que quedan más allá de esos límites se dibujan por separado como valores atípicos.
Esto permite reconocer de forma visual si hay observaciones muy alejadas del comportamiento general. Pero aquí hay una idea clave: un valor atípico no siempre significa error. A veces sí puede ser un dato mal registrado, pero otras veces refleja un caso real e importante que merece análisis.
Por ejemplo:
- una nota extremadamente baja en un examen;
- una venta excepcionalmente alta en una tienda;
- un tiempo de espera anormal en un proceso.
El boxplot no decide si ese valor está mal o bien; simplemente te avisa de que merece atención.
Cómo interpretar un diagrama de cajas paso a paso
Saber qué partes tiene el gráfico es el primer paso. El siguiente es aprender a leerlo con criterio. Esta es una forma simple y práctica de hacerlo.
Paso 1: localizar la mediana
Empieza buscando la línea que está dentro de la caja. Esa línea es la mediana.
La mediana te dice cuál es el valor central del conjunto. Es muy útil porque no se ve tan afectada por valores extremos como la media.
Si comparas varios grupos, la posición de la mediana te ayuda a detectar rápidamente cuál tiene valores centrales más altos o más bajos.
Por ejemplo:
- una mediana más alta en un grupo puede indicar mejor rendimiento;
- una mediana más baja puede indicar resultados más modestos.
También conviene fijarse en si la mediana está centrada dentro de la caja o desplazada hacia un extremo. Eso puede dar pistas sobre cierta asimetría en la distribución.
Paso 2: observar la amplitud de la caja
Después mira el tamaño de la caja. Esa amplitud representa el rango intercuartílico, es decir, la dispersión del 50 % central de los datos.
Si la caja es grande, significa que los datos centrales están bastante separados entre sí. Si es pequeña, indica que están más concentrados.
Esto te ayuda a estimar la estabilidad del conjunto:
- caja pequeña: comportamiento más uniforme;
- caja grande: mayor variabilidad.
Cuando comparas grupos, esta parte del boxplot suele ser muy reveladora. Un grupo con una caja más estrecha suele ser más estable, mientras que uno con una caja más amplia muestra más heterogeneidad.
Paso 3: revisar la longitud de los bigotes
Ahora observa los bigotes.
Su longitud ofrece pistas sobre cómo se distribuyen los extremos de los datos. Si un bigote es claramente más largo que el otro, puede haber asimetría.
Por ejemplo:
- bigote superior más largo: puede indicar cola hacia valores altos;
- bigote inferior más largo: puede indicar cola hacia valores bajos.
No es una prueba definitiva, pero sí una señal visual útil para una primera lectura.
Además, unos bigotes muy largos pueden sugerir que hay bastante variabilidad fuera del núcleo central de los datos.
Paso 4: detectar valores atípicos y comparar grupos
Por último, busca puntos aislados fuera de los bigotes. Esos son los valores atípicos.
Aquí la clave no es solo detectarlos, sino interpretarlos con contexto:
- ¿son errores de captura?
- ¿son casos excepcionales pero reales?
- ¿afectan mucho a la lectura general?
Si el gráfico incluye varios grupos, compara:
- la altura o longitud de las medianas;
- el tamaño de las cajas;
- la longitud de los bigotes;
- la presencia o ausencia de outliers.
Con esos cuatro elementos ya puedes sacar conclusiones iniciales bastante sólidas.
Ejemplos sencillos para entenderlo mejor
Veamos ahora cómo se interpreta un diagrama de cajas con situaciones fáciles de imaginar.
Ejemplo con calificaciones de estudiantes
Supón que una clase obtiene estas calificaciones en un examen:
4, 5, 5, 6, 6, 7, 7, 8, 9, 10
Si construimos un diagrama de cajas con estos datos, podríamos leerlo así:
- la mediana estaría alrededor de 6,5;
- el primer cuartil estaría cerca de 5;
- el tercer cuartil cerca de 8;
- la caja mostraría que la mitad central de las notas está aproximadamente entre 5 y 8.
¿Qué nos dice esto?
- La nota típica está alrededor de 6,5.
- La mayoría de estudiantes se concentra en una franja moderada.
- No parece haber dispersión exagerada.
- Si apareciera una nota como 1 o 15 en otro contexto, probablemente se vería como un valor atípico.
Este tipo de lectura es mucho más rápida que revisar una lista completa de números.
Ejemplo comparando dos grupos
Imagina ahora dos grupos de estudiantes, A y B.
- En el grupo A, la caja es pequeña, la mediana está alta y casi no hay outliers.
- En el grupo B, la caja es más grande, la mediana es algo más baja y aparecen dos puntos fuera de los bigotes.
La interpretación inicial sería:
- el grupo A tiene resultados más estables;
- el grupo B muestra mayor variabilidad;
- el grupo A parece tener un rendimiento central mejor;
- en el grupo B hay casos extremos que conviene revisar.
Eso es justamente lo que hace tan útil el boxplot: permite comparar grupos en segundos sin perder la idea general.
Errores frecuentes y consejos prácticos al leer un gráfico de cajas y bigotes
Aunque el diagrama de cajas es muy potente, también se presta a interpretaciones equivocadas si no se leen bien sus elementos.
Uno de los errores más comunes es confundir la caja con todo el rango de datos. En realidad, la caja solo representa el 50 % central. No muestra por sí sola ni el mínimo ni el máximo total.
Otro error habitual es pensar que los bigotes siempre llegan al mínimo y al máximo. Dependiendo del método de construcción del gráfico, pueden detenerse antes, dejando los valores extremos como puntos atípicos.
También es frecuente sacar conclusiones demasiado rápidas sin tener en cuenta:
- el tamaño de la muestra;
- el contexto de los datos;
- la naturaleza de la variable analizada;
- la diferencia entre dispersión y cantidad de datos.
Por ejemplo, dos grupos pueden tener cajas parecidas, pero uno puede basarse en 20 observaciones y otro en 2.000. Eso cambia mucho la solidez de la comparación.
Algunos consejos prácticos:
- mira primero la mediana, luego la caja, después los bigotes y por último los outliers;
- no interpretes un valor atípico como error sin investigarlo;
- compara grupos solo si están medidos en la misma escala y contexto;
- si puedes, acompaña el boxplot con otros análisis para obtener una visión más completa.
Qué puede hacer un boxplot en análisis de datos reales
Más allá de la teoría, conviene dejar claro qué es un boxplot y qué puede hacer en la práctica. Un boxplot sirve para:
- resumir grandes volúmenes de datos numéricos;
- comparar rápidamente áreas, periodos, equipos o productos;
- identificar diferencias en estabilidad y variabilidad;
- detectar valores inusuales antes de profundizar en el análisis;
- apoyar decisiones con una lectura visual simple.
En una empresa, por ejemplo, un diagrama de cajas puede ayudarte a comparar:
- tiempos de entrega entre sucursales;
- ventas por región;
- importe de pedidos por canal;
- duración de llamadas por equipo de atención;
- márgenes de producto entre categorías.
Cuando se trabaja con varias áreas y muchos datos, crear estos gráficos a mano no suele ser lo más práctico. Por eso muchas organizaciones recurren a herramientas de BI que simplifican tanto la construcción como la interpretación visual.

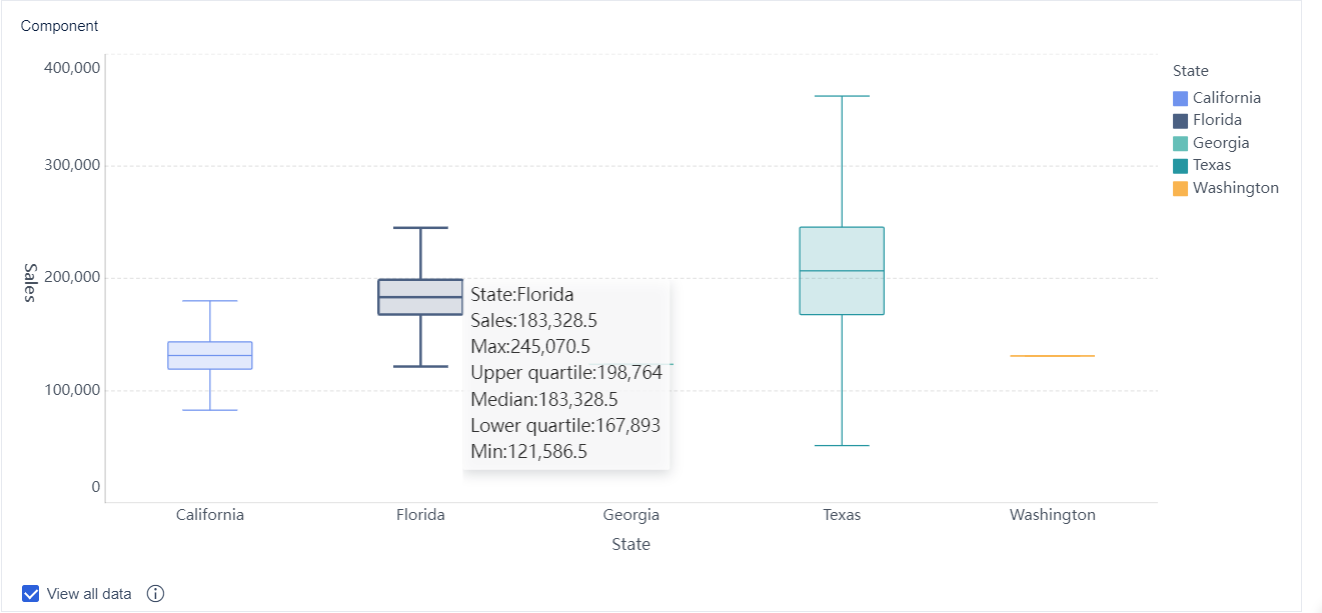

Cómo generar un diagrama de cajas de forma sencilla con FineBI
Si necesitas crear un diagrama de cajas sin complicarte con procesos manuales, FineBI puede ayudarte a hacerlo de manera mucho más ágil. Esta plataforma de autoservicio BI está pensada para que usuarios de negocio y analistas puedan trabajar con datos, explorar información y construir visualizaciones mediante una experiencia más visual y sencilla.
Una de sus ventajas es que permite preparar datos y crear gráficos con un enfoque muy práctico, reduciendo la dependencia de procesos técnicos complejos. Esto resulta útil cuando quieres comparar grupos, detectar valores atípicos o presentar distribuciones de forma clara en paneles e informes.
En el caso concreto del boxplot, FineBI facilita su generación dentro del flujo de análisis visual. Así, en lugar de perder tiempo construyendo el gráfico desde cero, puedes concentrarte en lo importante: interpretar qué te están diciendo los datos.
Si quieres ver cómo generar un boxplot en FineBI paso a paso, la explicación detallada se encuentra en su documentación de ayuda. Allí se muestra el procedimiento específico para crear este tipo de gráfico dentro de la herramienta y configurarlo correctamente según tus datos.
Además, como FineBI forma parte de un entorno más amplio de análisis, ese boxplot no tiene por qué quedarse aislado: puede integrarse en dashboards, análisis temáticos y reportes para que la lectura estadística se convierta en una base real para la toma de decisiones.
Conclusión
El diagrama de cajas es una herramienta estadística simple, potente y muy útil para entender datos numéricos de forma visual. Permite ver rápidamente:
- el valor central;
- la dispersión;
- la posible asimetría;
- los valores atípicos.
Si recuerdas una idea básica, que sea esta: la caja muestra dónde está la mitad central de los datos, la línea interna marca la mediana y los puntos alejados señalan posibles outliers.
Con práctica, interpretar un gráfico de cajas y bigotes se vuelve algo natural. Y si además utilizas una herramienta como FineBI para generarlo de forma sencilla, el proceso completo —desde los datos hasta la visualización— resulta mucho más accesible y útil para el análisis diario.
